MOXA multiport seriella brädor terminal och pull-up/pull-down motståndsjustering

Avslutningsmotstånd och pull-up/pull-down-motstånd är avgörande för Rs -485/rs -422 Kommunikation. De hjälper till att säkerställa stabil och tillförlitlig dataöverföring och undvika störningar och missuppfattningar.

MOXA multiport seriella brädor kan möjliggöra terminalmotstånd och justera pull-up/pull-down-motstånd på följande sätt.

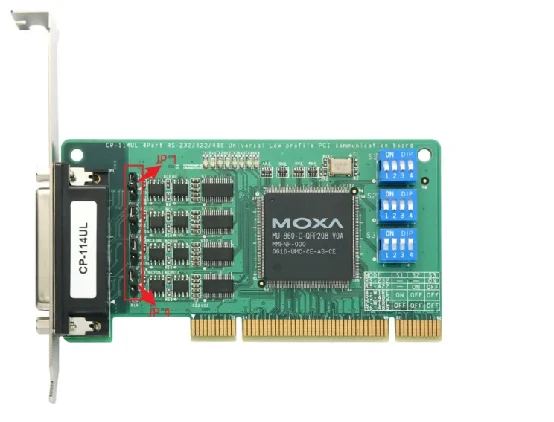

Till exempel, i CP -114 ul seriekort, kan terminalmotståndet aktiveras genom att kortsluta JP -jumperstiften. Till exempel, i kortet, motsvarar JP1/2/3/4 seriella portar 1/2/3/4 respektive terminalmotståndet kan aktiveras genom att kortsluta JP -jumperpinnarna.

Denna inställningsmetod stöder följande modeller:

Cp -118 u

Cp -118 ui

Cp -138- u/cp -138- ui

Cp -114 ul/cp -114 ul-i

Cp -134 u/cp -134 ui

Cp -112 ul/cp -112 ul-i

Cp -132 ul/cp -132 ul-i

Till exempel kan CP -118 EA -seriekortet ställas in via föraren. I föraren kan parametrarna för pull-up/neddragningsmotstånd och terminalmotståndet justeras.

Så här ställer du in det:

a) Hitta motsvarande seriekort, högerklicka på det och välj "Egenskaper" i enhetshanteraren och välj "Egenskaper"

b) Klicka på "Konfiguration" för att se konfigurationen för varje port på seriekortet och klicka på "Portinställning" för att ange portinställningen.

c) I portinställningarna används "förspänningsmotstånd" för att justera pull-up/pull-down-motstånd. De justerbara värdena är 1 kΩ och 150kΩ. "Avslutningsmotstånd" kan möjliggöra 120Ω avslutningsmotståndet.

Denna inställningsmetod stöder följande modeller:

Cp -118 el-a

Cp -132 el/cp -132 el-i

Cp -114 el/cp -114 el-i

Cp -118 e-ai/cp -138 el-ai

Cp -134 el-ai

Cp -116 ea

För cp -132 nt och cp -132- it, kan terminalmotståndet och pull-up/pull-down-motståndet ställas in med doppomkopplare på huvudkortet. För Cp -114 nt och cp -134 n-it kan doppomkopplarna hittas på I/O-kortet.

Standardinställningen är att inaktivera uppsägningsmotstånd och använda 150 kΩ för pull-up/pull-down-motstånd.

Denna inställningsmetod stöder följande modeller:

Cp -132 nt

Cp -132 n-it

Cp -134 n-it

Cp -114 nt

Notera:För seriella kabelanslutningar med lång avstånd rekommenderas det för att möjliggöra en 120- ohm terminalmotstånd och ställa in pull-up/pull-down-motstånd till 1kΩ för att säkerställa att seriell enhet fungerar korrekt. Annars kan standardinställningarna hållas oförändrade.
