I. Topologi
Den vänstra sidan av Moxa Transio A52 är ansluten till Moxa UPort 1150 (USB till RS-485-4W), och den högra sidan är ansluten till Moxa UPort 1110 (USB till RS-232)
II. Inställningar
1. Hur man ställer in den slå

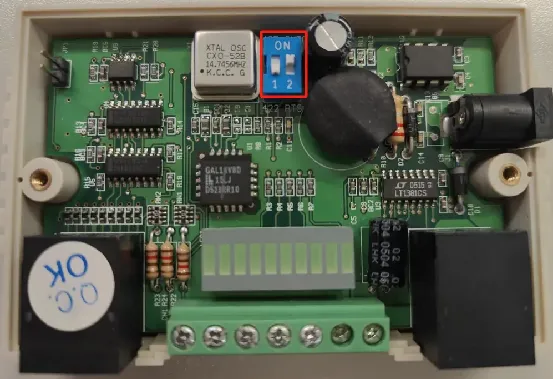

Ta bort Moxa Transio A52-fodralet och ställ DIP1 till av (422) och DIP2 till på (AUTO), som visas i bilden nedan.
2. Hur för att ansluta
Definition av kopplingssekvens för RS-422/485 kopplingsplint:
RS-485-4W-ledningar följer följande metod:
RS-232-gränssnittets linjesekvens definieras på följande sätt:
III. Provning
När inställningarna är klara kan du använda PComm-felsökningsprogrammet för att testa.
1. Öppna com-porten på UPort 1110 och kom porten för UPort 1150
2. Ange "123456" i ett fönster. Om det andra fönstret kan ta emot det normalt betyder det att kommunikationen är normal.
